Nueva generación de twisterchain - Robusta, silenciosa y para cargas elevadas


Cargas altas y funcionamiento sin problemas

La nueva generación de twisterchain para movimientos rotatorios ha mejorado significativamente su fuerza, estabilidad y suavidad de funcionamiento. La nueva twisterchain tiene una estructura modular en cuanto a anchura, altura y radio, por lo puede utilizarse de manera muy flexible en aplicaciones en las que se necesitan movimientos rotatorios de hasta 540° o robustez.

  • Más fuerte y con mayor capacidad de peso de llenado
  • Un 25% más ligera que la versión anterior
  • Velocidad de rotación de más de 1 m/s
  • Movimientos giratorios y en espiral de hasta 540°
  • Funcionamiento más silencioso y compatible con dinámicas altas (con un nuevo carril)
  • Interior liso que protege los cables
  • Travesaños con apertura por el radio interior
  • Testada con éxito más de 1 millón de ciclos en el laboratorio de igus® (03/2010)

Áreas típicas de aplicación
  • Robots, máquinas de manipulación
  • Máquinas de envasado
  • Máquinas para vidrio
  • Ingeniería mecánica general etc.

Imagen

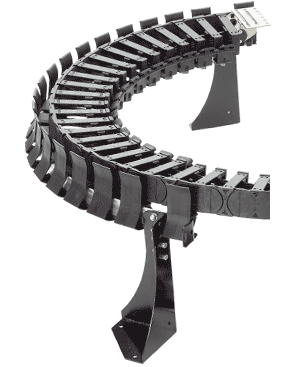

Nueva twisterchain para movimientos circulares de hasta 540° y travesaños con apertura por presión en el radio interior


Imagen

El eslabón intermedio aumenta considerablemente la estabilidad de la nueva twisterchain y cuenta con un diseño que no daña los cables. Asimismo, actúa como un separador que divide el espacio de llenado en dos cavidades.


Gráfico

Y = Carga adicional máx. [kg/m]
A = Nueva generación twisterchain
B = Versión anterior twisterchain Classic

100 % mayor capacidad de llenado con la nueva generación twisterchain de igus®


Criterios de selección

Indicaciones sobre el diseño de la nueva twisterchain

Nueva twisterchain 3D-CAD

Genere modelos completos de twisterchain en 3D

nuevos carriles de guiado twisterchain

Nueva generación de carriles de guiado twisterchain: Reduzca costes y tiempo de montaje, aumente la vida útil.

QuickRobot

Soporte de equipo para varios tipos de robots. Pedidos simplificado para sistemas completos.

Apertura por presión en el radio interno
TwisterBand
Serie TC32

Altura interior hi: 32 mm
Anchuras interiores Bi: 87,5 - 150 mm
Radios de curvatura R: 100 - 250 mm
Paso: 56 mm

TC42
Serie TC42

Altura interior hi: 42 mm
Anchuras interiores Bi: 87,5 - 200 mm
Radios de curvatura R: 100 - 250 mm
Paso: 67 mm

TC56
Serie TC56

Altura interior hi: 56 mm
Anchuras interiores Bi: 125 - 200 mm
Radios de curvatura R: 150 - 400 mm
Paso: 91 mm


Nuevo sistema de carril de guiado - tipo 01

Con el nuevo carril de guiado, el laborioso proceso de alineación es cosa del pasado. Tiempo de montaje reducido de 6 h a 2 h Al reducir el nivel de ruido, es posible aumentar la velocidad, gracias a un diseño realizado completamente en plástico.



Mociones circulares posibles hasta 540° (con piezas de montaje especiales)


UL94-V0 clasificaciones a petición



Nuevo sistema de carril guía - tipo 01 disponible
