iglide® P210 - Datos materiales
| Características generales | Unidad | iglide® P | Método de prueba |
|---|---|---|---|
| Densidad | g/cm³ | 1,40 | |
| Color | Amarillo | ||
| Max. absorción de humedad a 73°F/ 50% R. H. | % peso | 0.3 | DIN 53495 |
| Max. absorción de agua | % peso | 0.5 | |
| Coeficiente de fricción superficial, dinámico, contra acero | µ | 0,07 - 0,19 | |
| Valores PV máx. (seco) | MPa x m/s | 0.4 |
| Propiedades mecánicas | Unidad | iglide® P | Método de prueba |
|---|---|---|---|
| Módulo E de doblado | MPa | 2.500 | DIN 53457 |
| Resistencia a la tracción a +68 °F | MPa | 70 | DIN 53452 |
| Resistencia a la compresión | MPa | 50 | |
| Presión superficial máxima recomendada (68° F) | MPa | 50 | |
| Dureza Shore D | 75 | DIN 53505 |
| Propiedades físicas y térmicas | Unidad | iglide® P | Método de prueba |
|---|---|---|---|
| Temperatura máx. de aplicación a largo plazo | ° F | +212 | |
| Temperatura máx. de aplicación a corto plazo | ° F | +320 | |
| Temperatura de aplicación más baja | ° F | -40 | |
| Conductividad del calor | [W/m x K] | 0,25 | ASTM C 177 |
| Coeficiente de expansión térmica (a +73°F) | [K^(-1) x 10^(-5)] | 8 | DIN 53752 |
| Propiedades eléctricas | Unidad | iglide® P | Método de prueba |
|---|---|---|---|
| Resistencia específica hacia delante | Ωcm | > 10^12 | DIN IEC 93 |
| Resistencia superficial | Ω | > 10^11 | DIN 53482 |

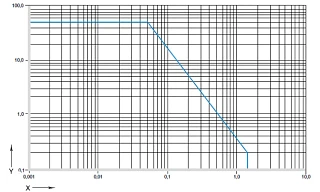

Figura 01: Valores pv-permitidos para cojinetes iglide® P210 con espesor de pared de 1 mm en operación en seco contra un eje de acero, a +68°F, instalado en una carcasa de acero.
X = Velocidad de deslizamiento [m/s]
Y = Carga [MPa]
Los rodamientos lisos iglide® P210 proporcionan a los usuarios rodamientos versátiles, que han demostrado una vida útil superior a la media, principalmente en aplicaciones de pivote con cargas medias de hasta 20 MPa.

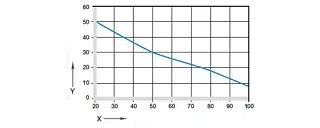

Figura 02: Presión superficial máxima recomendada dependiendo de la temperatura (50 MPa a +20 °C)
X = Temperatura [°C]
Y = Carga [MPa]
Propiedades mecánicasLa presión superficial
máxima recomendada representa un parámetro mecánico del material. De ella no se pueden sacar conclusiones tribológicas. Con el aumento de las temperaturas, disminuye la resistencia a la compresión de los cojinetes lisos iglide® P210. La Fig. 02 aclara esta conexión
.

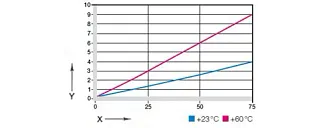

Figura 03: Deformación bajo carga y temperaturas
X = Carga [MPa]
Y = Deformación [%]
La figura 03 muestra la deformación elástica de iglide® P210 durante la carga radial. Bajo la presión superficial máxima recomendada de 50 MPa, la deformación a temperatura ambiente asciende a menos de 3%.
Velocidades de superficie permitidas
Los cojinetes lisos hechos de iglide® P210 son rodamientos libres de mantenimiento desarrollados para velocidades superficiales bajas a medias. Los valores máximos indicados en la Tabla 02 solo pueden alcanzarse con una presión superficial muy baja. La velocidad máxima especificada es la velocidad a la que se alcanza la temperatura permitida a largo plazo por un aumento del calor por fricción.
| m/s | Rotary | Oscilante | Lineal |
|---|---|---|---|
| Constante | 1 | 0,7 | 3 |
| Corto plazo | 2 | 1.4 | 4 |
Temperaturas
Con su temperatura extrema de aplicación a largo plazo de +212 °F, iglide® P210 es adecuado para una amplia gama de aplicaciones. Si se requieren temperaturas aún más altas, está disponible el más vendido iglide® G con una temperatura superior a largo plazo de 266 °F. Las temperaturas que prevalecen en el sistema de rodamientos también influyen en el desgaste del rodamiento. El aumento de las temperaturas significa un mayor desgaste. Se recomienda un aseguramiento adicional a temperaturas superiores a +122°F
.
| iglide® P | Temperatura de aplicación |
|---|---|
| Inferior | -40°F |
| Superior, largo plazo | +212°F |
| Superior, corto plazo | +320°F |
| Asegure axialmente además | +12°F |
Fricción y desgaste
Al igual que la resistencia al desgaste, el coeficiente de fricción µ también se altera con la carga (Fig. 04 y 05).
| iglide® P | Seco | Grasa | Petróleo | Agua |
|---|---|---|---|---|
| Coeficientes de fricción µ | 0,08 - 0,23 | 0,09 | 0,04 | 0,04 |

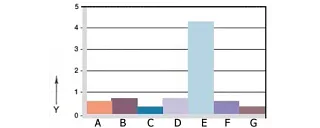

Figura 06: Desgaste, aplicación rotatoria con diferentes materiales de eje, p = 1 MPa, v = 0,3 m/s
X = materiales del eje
Y = desgaste [μm/km]
A = Aluminio, anodizado duro
B = acero mecanizado
C = Cf53
D = Cf53, cromado duro
E =
St37 F = V2A G = X90
Materiales del eje
La Figura 06 muestra un resumen de los resultados de las pruebas con diferentes materiales de eje, los cuales se realizaron con cojinetes lisos iglide® P210. En movimientos giratorios por debajo de 1 MPa de carga radial, el desgaste de iglide® P210 es generalmente muy bajo. El desgaste es significativamente mayor solo en combinación con los ejes St37. En general, el desgaste durante la rotación es mayor que para una aplicación giratoria con la misma carga. Esto se invierte solo a partir de cargas de 25 MPa (Fig. 07)
.
Resistencia del material
Resistencia química
Los rodamientos iglide® P210 tienen una buena resistencia contra los productos químicos. Son resistentes a la mayoría de los lubricantes. iglide® P210 no se ve afectado por la mayoría de los ácidos orgánicos e inorgánicos débiles.
Rayos radiactivos
Los rodamientos hechos de iglide® P210 son utilizables condicionalmente bajo radiación radiactiva. Son resistentes hasta una intensidad de radiación de3 x 10² Gy. Los
cojinetes lisos
iglide® P210 resistentes a los rayos UV tienen una resistencia a los rayos UV comparativamente buena.
Vacío
La humedad existente de los cojinetes iglide® P210 desgasificación en el vacío. El uso en vacío es posible solo limitado.
| Mediana | Resistencia |
|---|---|
| Alcoholes | + |
| Hidrocarburos | - |
| Grasas, aceites sin aditivos | + |
| Combustibles | + |
| Ácidos diluidos | 0 |
| Ácidos fuertes | - |
| Bases diluidas | - |
| Bases fuertes | - |
| + resistente 0 condicionalmente resistente - no resistente | |
| Todas las especificaciones a temperatura ambiente[+68°F] Cuadro 05: Resistencia química de iglide® P |
Propiedades eléctricas
Los rodamientos iglide® P son eléctricamente aislantes.
| Resistencia específica hacia delante | Resistencia superficial |
|---|---|
| > 10^12 Ωcm | > 10^11 Ω |
Absorción de humedad
La absorción de humedad de los cojinetes iglide® P210 asciende a aproximadamente 0.3 Wt.-% en condiciones climáticas estándar. El límite de saturación en agua es de 0,5%. Esta absorción de humedad menor está claramente por debajo de los valores de iglide® G.
| Máxima absorción de humedad | |
|---|---|
| por +73 °F/50% r. F. | 0,3 Wt. -% |
| Max. absorción de agua | 0,5 Wt. -% |
| Cuadro 06: Absorción de humedad |
Tolerancias de instalación
Los rodamientos
iglide® P210- son rodamientos estándar para ejes con tolerancia h (h9 mínimo recomendado). Los rodamientos están diseñados para un ajuste a presión en una carcasa con tolerancia h7. Después de la instalación en una carcasa con diámetro nominal, el diámetro interior del rodamiento se ajusta automáticamente a la tolerancia E10. En ciertas dimensiones, la tolerancia en dependencia del grosor de la pared se desvía de esta (Ver programa de entrega
)
| Diámetro d1 [mm] | Eje h9 [mm] | iglidur® P210 E10 [mm] | Carcasa H7 [mm] |
|---|---|---|---|
| Hasta 3 | 0 - 0,025 | +0,014 | 0 +0,010 |
| > 3 a 6 | 0 - 0,030 | +0,020 | 0 +0,012 |
| > 6 a 10 | 0 - 0,036 | +0,025 | 0 +0,015 |
| > 10 a 18 | 0 - 0,043 | +0,032 | 0 +0,018 |
| > 18 a 30 | 0 - 0,052 | +0,040 | 0 +0,021 |
| > 30 a 50 | 0 - 0,062 | +0,050 | 0 +0,025 |
| > 50 a 80 | 0 - 0,074 | +0,060 | 0 +0,030 |
| > 80 a 120 | 0 - 0,087 | +0,072 | 0 +0,035 |
| > 120 a 180 | 0 - 0,100 | +0,085 | 0 +0,040 |
| Cuadro 07: Tolerancias importantes iaw. ISO 3547-1 después del ajuste a presión |
