iglide® A181 - Datos sobre el material
| Características generales | Unidad | iglide® A181 | método de prueba |
|---|---|---|---|
| Densidad | g/cm3 | 1,38 | |
| Color | azul | ||
| Max. absorción de humedad a 73°F/ 50% R. H. | % peso | 0,2 | DIN 53495 |
| Max. absorción de agua | % peso | 1,3 | |
| Coeficiente de fricción superficial, dinámico, contra acero | µ | 0,10-0,21 | |
| valores pv (seco) | MPa x m/s | 0,31 | |
| Propiedades mecánicas | |||
| Módulo E de doblado | MPa | 1,913 | DIN 53457 |
| Resistencia a la tracción a +68°F | MPa | 48 | DIN 53452 |
| Resistencia a la compresión | MPa | 60 | |
| Presión superficial máxima recomendada (68° F) | MPa | 31 | |
| Dureza Shore D | 76 | DIN 53505 | |
| Propiedades físicas y térmicas | |||
| Temperatura máx. de aplicación a largo plazo | ° F | +194 | |
| Temperatura máx. de aplicación a corto plazo | ° F | +230 | |
| Temperatura mínima de aplicación | ° F | -58 | |
| conductividad térmica/térmica | [W/m x K] | 0,25 | ASTM C 177 |
| Coeficiente de expansión térmica (a 73° F) | [K-1 x 10-5 | 11 | DIN 53752 |
| Propiedades eléctricas | |||
| Resistencia específica hacia delante | Ωcm | < 1012 | DIN IEC 93 |
| Resistencia superficial | Ω | < 1012 | DIN 53482 |
| Tabla 01: Propiedades del material |

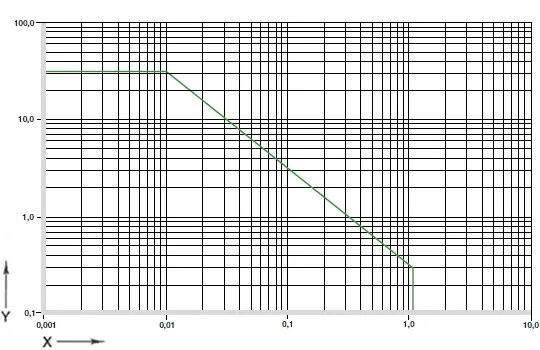

Fig. 01: Valores PV permitidos para cojinetes lisos iglide® A181 con un espesor de pared de 1 mm en operación de marcha en seco contra un eje de acero, a +20°C, instalados en una carcasa de acero
X = velocidad de deslizamiento [m/s]Y = carga [MPa]
Debido a sus características técnicas y al cumplimiento de la normatividad aplicable, los rodamientos planos iglide® A181 están predestinados para su uso en aplicaciones de tecnología alimentaria. Directamente comparable a iglide® A180 con respecto a la temperatura y la resistencia del medio, iglide® A181 representa otra mejora con respecto a la resistencia al
desgaste en la mayoría de las aplicaciones.
Figura 02: Presión superficial máxima recomendada dependiendo de la temperatura (31 MPa a +20 °C)
X = Temperatura [°C]
Y = Carga [MPa]
Propiedades mecánicasAl aumentar
las temperaturas, disminuye la resistencia a la compresión de los cojinetes lisos iglide® A181. La Fig. 02 aclara esta conexión. La presión superficial máxima recomendada representa un parámetro mecánico del material. De ella no se pueden sacar conclusiones tribológicas.
La figura 03 muestra la deformación elástica de iglide® A181 con
cargas radiales.
Velocidades de superficie permitidas
iglide® A181 está desarrollado para velocidades superficiales bajas. Se permiten velocidades máximas de hasta 0.8 m/s (rotación) y 3.5 m/s (lineal) respectivamente para la aplicación continua en operación en seco. En los valores especificados en la Tabla 02 se indican los límites a los cuales la temperatura permitida a largo plazo aumenta debido al calor de fricción. En la práctica estos valores límite no siempre se alcanzan debido a las interacciones.
| m/s | Rotary | Oscilante | Lineal |
|---|---|---|---|
| Constante | 0,8 | 0,6 | 3,5 |
| Corto plazo | 1,2 | 1,0 | 5,0 |
| Tabla 02: Velocidad máxima de superficie |
Temperaturas
La temperatura superior de aplicación a largo plazo de +194°F permite una variedad de aplicaciones en la industria alimentaria. Como muestra la Fig. 02, la resistencia a la compresión disminuye al aumentar las temperaturas. El calor de fricción adicional en el sistema de rodamientos debe considerarse en las observaciones de temperatura. Se recomienda un aseguramiento adicional a temperaturas superiores a +140°F
.
| iglide® A181 | Temperatura de aplicación |
|---|---|
| Inferior | - 58 °F |
| Superior, largo plazo | + 194 °F |
| Superior, corto plazo | + 230 °F |
| Asegure axialmente además | + 140 °F |
| Cuadro 03: Límites de temperatura |
Fricción y desgaste
Coeficiente de fricción y resistencia al desgaste alteran con los parámetros de aplicación (Fig. 04 y 05). En los cojinetes lisos iglide® A181, la alteración del coeficiente de fricción µ dependiendo de la velocidad superficial y del acabado superficial del eje es solo
negligentemente pronunciada.
| iglide® A181 | Seco | Grasa | Petróleo | Agua |
|---|---|---|---|---|
| Coeficientes de fricción µ | 0,10-0,21 | 0,08 | 0,03 | 0,04 |
| Cuadro 04: Coeficientes de fricción frente al acero (Ra = 1µm, 50 HRC) |
Figura 06: Desgaste, aplicación rotatoria con diferentes materiales de eje, p = 1 MPa, v = 0,3 m/s
X = Material del eje
Y = Desgaste [μm/km]
A = Aluminio, anodizado duro
B = acero mecanizado
C = Cf53
D = Cf53, cromado duro
E =
St37 F = V2A G = X90
Materiales del eje
La Figura 06 muestra un resumen de los resultados de las pruebas con diferentes materiales de eje, las cuales se realizaron con cojinetes lisos iglide® A181. Se da especial énfasis a los tipos de ejes resistentes a la corrosión en la industria alimentaria. La Fig. 06 muestra que se pueden lograr bajas tasas de desgaste especialmente en combinación con estos ejes. Al igual que en muchos materiales iglide®, la tasa de desgaste aumenta en rotación con parámetros por lo demás idénticos (Fig. 07).
Resistencia química
Los rodamientos iglide® A181 se pueden utilizar bajo diversas condiciones ambientales y en contacto con numerosos productos químicos. La tabla 05 ofrece una visión general de la resistencia química de los rodamientos iglide® A181 a
temperatura ambiente.
| Mediana | Resistencia |
|---|---|
| Alcoholes | + |
| Hidrocarburos | + |
| Grasas, aceite sin aditivos | + |
| Combustibles | + |
| Ácidos diluidos | 0 a - |
| Ácidos fuertes | - |
| Bases diluidas | + |
| Bases fuertes | + a 0 |
| + resistente | 0 resistencia limitada | - no resistente | |
| Todas las especificaciones a temperatura ambiente [+20°C] | |
| [bTable 05: resistant to chemicals[/b] |
Rayos radiactivos Los
rodamientos iglide® A181 son resistentes a la radiación hasta una intensidad radiactiva de 2 · 10² Gy.
Los rodamientos iglide® A181 resistentes a los rayos UV son permanentemente resistentes a los rayos UV.
Vacío
En aplicación en vacío, se desgasifica el contenido de humedad potencialmente existente. Por esta razón, solo los cojinetes secos son aptos para el vacío.
Propiedades eléctricas
| Resistencia específica hacia delante | Resistencia superficial |
|---|---|
| < 1012 Ωcm | < 1012 Ω |
| Los rodamientos iglide® A181 son eléctricamente aislantes. |
Absorción de humedad
Los cojinetes iglide® A181 absorben hasta 0.2% de agua a través de la humedad atmosférica (+73°F, 50% de humedad atmosférica relativa), cuando están saturados de agua absorben 1.3%.
| Máxima absorción de humedad | |
|---|---|
| por +73 °F/50% r. F. | 0,2 peso-% |
| Max. absorción de agua | 1,3 peso-% |
| Cuadro 06: Absorción de humedad |
Tolerancias de instalación
los rodamientos
glide® A181- son rodamientos estándar para ejes con tolerancia h (mínimo recomendado h9). Los rodamientos están diseñados para un ajuste a presión en una carcasa con tolerancia h7. Después de la instalación en una carcasa con diámetro nominal, el diámetro interior del rodamiento se ajusta automáticamente a la tolerancia E10
.
| Diámetro d1 [mm] | Eje h9 [mm] | iglide® A181 F10 [mm] | Carcasa H7 [mm] |
|---|---|---|---|
| Hasta 3 | 0 - 0,025 | +0,014 +0,054 | 0 +0,010 |
| > 3 a 6 | 0 - 0,030 | +0,020 +0,068 | 0 +0,012 |
| > 6 a 10 | 0 - 0,036 | +0,025 +0,083 | 0 +0,015 |
| > 10 a 18 | 0 - 0,043 | +0,032 +0,102 | 0 +0,018 |
| > 18 a 30 | 0 - 0,052 | +0,040 +0,124 | 0 +0,021 |
| > 30 a 50 | 0 - 0,062 | +0,050 +0,150 | 0 +0,025 |
| > 50 a 80 | 0 - 0,074 | +0,060 +0,180 | 0 +0,030 |
| > 80 a 120 | 0 - 0,087 | +0,072 +0,212 | 0 +0,035 |
| > 120 a 180 | 0 - 0,100 | +0,085 +0,245 | 0 +0,040 |
| Cuadro 07: Tolerancias importantes iaw. ISO 3547-1 después del ajuste a presión |
