iglide® GLW - Datos materiales
Tabla de materiales
| Características generales | Unidad | iglide® GLW | Método de prueba |
|---|---|---|---|
| Densidad | g/cm3 | 1,36 | |
| Color | Negro | ||
| Max. absorción de humedad a 73° F/ 50% R. H. | Wt. -% | 1.4 | DIN 53495 |
| Max. absorción de agua | Wt. -% | 5.5 | |
| Coeficiente de fricción superficial, dinámico, contra acero | µ | 0,1-0,24 | |
| valor p x v, máx. (seco) | psi x fpm | 8650 | |
| Propiedades mecánicas | |||
| Módulo de elasticidad | psi | 1,116,500 | DIN 53457 |
| Resistencia a la tracción a 68° F | psi | 34,075 | DIN 53452 |
| Resistencia a la compresión | psi | 10,730 | |
| Presión superficial estática admisible (68° F) | psi | 11,600 | |
| Dureza Shore D | 78 | DIN 53505 | |
| Propiedades físicas y térmicas | |||
| Temperatura máxima de aplicación a largo plazo | ° F | 212 | |
| Temperatura máxima de aplicación a corto plazo | ° F | 320 | |
| Temperatura mínima de aplicación | ° F | -40 | |
| Conductividad térmica | [W/m x K] | 0,24 | ASTM C 177 |
| Coeficiente de expansión térmica (a 73° F) | [K-1 x 10-5 | 17 | DIN 53752 |
| Propiedades eléctricas | |||
| Resistencia volumétrica específica | Ωcm | > 1011 | DIN IEC 93 |
| Resistencia superficial | Ω | > 1011 | DIN 53482 |

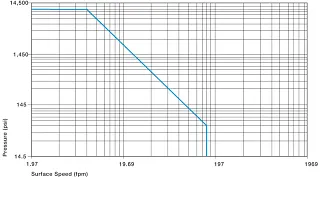

Valores p x v permitidos
Para casquillos de plástico iglide® GLW con espesor de pared de 1 mm en operación seca contra un eje de acero, a 68° F, instalados en una carcasa de acero.
Podemos ofrecer a nuestros clientes casquillos hechos del material iglide® GLW como alternativa a iglide® G300 para aplicaciones de alto volumen. Con valores característicos similares a los casquillos de plástico iglide® G300, los casquillos de plástico iglide® GLW son especialmente recomendables para cargas estáticas en particular. Para estas aplicaciones, donde se puede prescindir en gran medida de las propiedades dinámicas de iglide® G300, representan una alternativa
extremadamente rentable.

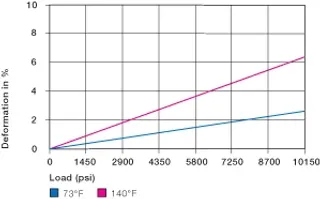

Figura 25.2: Deformación bajo carga y temperaturas
Resistencia a
la compresión
La Figura 25.2 muestra la deformación elástica de iglide® GLW con cargas radiales. Bajo la presión superficial máxima recomendada de 10,150 psi y a temperatura ambiente, la deformación asciende a menos del 3%. Bajo esta carga una deformación plástica puede ser insignificante. No obstante esto también depende del periodo de acción.
Velocidades de superficie permitidas
iglide® GLW está desarrollado para velocidades superficiales bajas a medias. En funcionamiento continuo, se permiten velocidades máximas de hasta 157 fpm (rotatorio) y 492 fpm (lineal) respectivamente. Aquí también, los valores máximos indicados en la tabla se alcanzan solo con las cargas de presión mínimas y rara vez se alcanzan en la práctica, ya que la temperatura sube por encima del valor máximo permitido
.
| fpm | Rotando | Oscilante | Lineal |
|---|---|---|---|
| Continuo | 157 | 118 | 492 |
| Corto plazo | 196 | 137 | 590 |

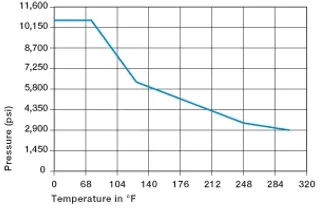

Figura 25.3: Presión superficial máxima recomendada dependiendo de la temperatura
Temperaturas
Las temperaturas ambientales influyen en alto grado en las propiedades de los casquillos. Con una temperatura máxima permitida a corto plazo de 320° F, es posible someter los casquillos de plástico iglide® GLW a un proceso de secado de pintura, siempre y cuando no estén estresados de otra manera. Con el aumento de las temperaturas, disminuye la resistencia a la compresión de los casquillos de plástico iglide® GLW. La Fig. 25.3 aclara esta conexión
.
El desgaste de los casquillos también aumenta con el aumento de las temperaturas en el sistema de casquillos.
Límites de temperatura
| iglide® GLW | Temperatura de aplicación |
|---|---|
| Inferior | - 22 °F |
| Superior, largo plazo | + 212 °F |
| Superior, corto plazo | + 320 °F |
| Fijación axial adicional | + 176 °F |

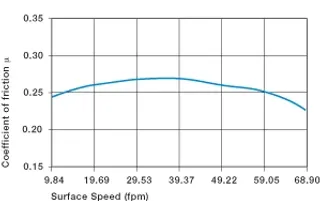

Figura 2.4: Coeficientes de fricción dependientes de la velocidad superficial, p = 108 psi (1050 cromado duro)
Fricción y desgaste
El coeficiente de fricción se altera como la resistencia al desgaste al aumentar la carga. Curiosamente, el coeficiente de fricción µ disminuye al aumentar la carga. Esta conexión ilustra la excelente idoneidad de los casquillos de plástico iglide® GLW
con altas cargas.
La fricción y el desgaste dependen en gran medida del compañero inverso. Los ejes muy lisos aumentan el coeficiente tanto de fricción como de desgaste. Para iglide® GLW, se recomienda una superficie de tierra con un rango de rugosidad promedio de 8 a 64 rms para el eje
Coeficientes de fricción para iglide® GLW contra acero (acabado del eje = 40 rms, 50 HRC)
| iglide® GLW | Seco | Grasa | Petróleo | Agua |
|---|---|---|---|---|
| Coeficientes de fricción µ | 0,10 - 0,24 | 0,09 | 0,04 | 0,04 |

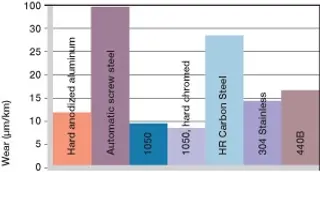

Imagen 25.7: Desgaste con diferentes materiales del eje (p = 108 psi, v = 98 fpm
Materiales del eje
En gran medida, la fricción y el desgaste dependen del material del eje. Los ejes demasiado lisos aumentan tanto el coeficiente de fricción como el desgaste del buje. Una superficie de suelo con una rugosidad promedio entre 4 y 8 rms es la más adecuada. El gráfico muestra un extracto de los resultados de las pruebas con diferentes materiales de eje utilizando casquillos de plástico iglide® GLW.
Por favor, póngase en contacto con nosotros en caso de que el material del eje programado por usted no esté incluido en esta lista.
Tolerancias de instalación
Los bujes de plástico iglide® GLW son bujes estándar para ejes con tolerancia h (mínimo recomendado h9).
Después de la instalación en un agujero de carcasa con tolerancia H7, el diámetro interior del casquillo se ajusta automáticamente a la tolerancia E10.
| Diámetro d1 [inch] | Eje h9 [inch] | iglide® GLW E10 [inch] |
|---|---|---|
| Hasta 0.019685 | 0 - 0,0009846 | +0,000551 + 0,0021260 |
| > 0.1181 a 0.2362 | 0 - 0,0011811 | +0,000787 + 0,0026772 |
| > 0.2362 a 0.3937 | 0 - 0,0014173 | +0,000984 + 0,0032677 |
| > 0.3937 a 0.7087 | 0 - 0,0016929 | +0,001260 + 0,0040157 |
| > 0.7087 a 1.1811 | 0 - 0,0020472 | +0,001574 + 0,0048819 |
| > 1.1811 a 1.9685 | 0 - 0,0024409 | +0,001969 + 0,0059055 |
| > 1.9685 a 3.1496 | 0 - 0,0029133 | +0,002362 + 0,0070866 |
| > 3.1496 a 4.7244 | 0 - 0,0034251 | +0,002834 + 0,0083464 |
| > 4,7244 | 0 - 0,003937 | +0,003346 + 0,0096456 |
Resistencia química

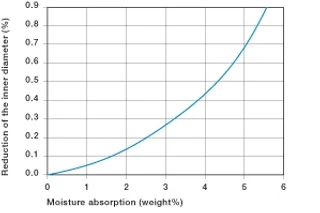

Los casquillos de plástico iglide® GLW tienen una buena resistencia contra los productos químicos. Son resistentes a la mayoría de los lubricantes. El iglide® no se ve afectado por la mayoría de los ácidos orgánicos e inorgánicos débiles. La absorción de humedad de los casquillos de plástico iglide® GLW asciende a aproximadamente el 1% en condiciones climáticas estándar. El límite de saturación en agua es de 5%. Esto debe ser considerado de acuerdo a las condiciones de aplicación.
La absorción de humedad de los casquillos de plástico iglide® D asciende a aproximadamente 0,2% en condiciones climáticas estándar. El límite de saturación en agua es de 1%. Esta baja absorción de humedad también permite el uso en ambiente húmedo. Los casquillos plásticos iglide® GLW
de rayos radiactivos
son resistentes a la radiación hasta una intensidad radiactiva de 3 x 10² Gy. Los casquillos de plástico iglide® GLW resistentes a los
rayos UV
son permanentemente resistentes a los rayos UV.
Vacío
En vacío, iglide® GLW desgases. La aplicación en vacío debe comprobarse antes.
Programa de entrega
Los casquillos de plástico iglide® GLW se fabrican según las especificaciones del pedido. Por favor, póngase en contacto con nosotros para aplicaciones con un gran número de casquillos de plástico hechos de iglide® GLW como alternativa a iglide® G300.
| Mediana | Resistencia |
|---|---|
| Alcohol | + a 0 |
| Hidrocarburos clorados | + |
| Grasas, aceites, sin aditivos | + |
| Combustibles | + |
| Ácidos diluidos | 0 a - |
| Ácidos fuertes | - |
| Alcalino diluido | + |
| Alcalino fuerte | 0 |
| + resistente 0 condicionalmente resistente - no resistente |
Propiedades eléctricas
| Resistencia específica hacia delante | Resistencia superficial |
|---|---|
| > 1011 Ωcm | > 1011 Ω |
