iglide® TX1 - Datos materiales
Tabla de materiales
| Características generales | Unidad | iglide® TX1 | Método de prueba |
|---|---|---|---|
| Densidad | g/cm³ | 2,1 | |
| Color | gris-verde | ||
| Max. absorción de humedad a 73°F/ 50% R. H. | % peso | 0,2 | DIN 53495 |
| Max. absorción de agua | % peso | 0,5 | |
| Coeficiente de fricción superficial, dinámico, contra acero | µ | 0,09 - 0,37 | |
| valor pv, máx. (seco) | psi x fpm | 26.000 | |
| Propiedades mecánicas [bold text] | |||
| Módulo E de doblado | psi | 1,740,000 | DIN 53457 |
| Resistencia a la tracción a +68 °F | psi | 7,977 | DIN 53452 |
| Resistencia a la compresión | psi | 31,910 | |
| Presión superficial máxima recomendada (68 °F) | psi | 29,000 | |
| Almacenar D-hardness | 94 | DIN 53505 | |
| Propiedades físicas y térmicas [bold text] | |||
| Temperatura máx. de aplicación a largo plazo | ° F | +248 | |
| Temperatura máx. de aplicación a corto plazo | ° F | +338 | |
| Temperatura mínima de aplicación | ° F | -76 | |
| Conductividad térmica/térmica | [W/m x K] | 0,24 | ASTM C 177 |
| Coeficiente de expansión térmica (a 73 °F) | [K^-1 x 10^-5] | 3 | DIN 53752 |
| Propiedades eléctricas [bold text] | |||
| Resistencia específica hacia delante | Ωcm | > 10^11 | DIN IEC 93 |
| resistencia superficial | Ω | > 10^13 | DIN 53482 |

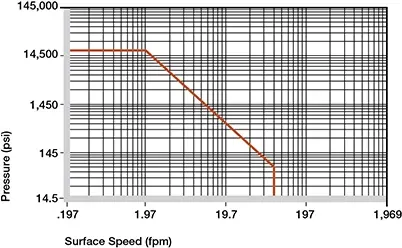

Fig. 01: Valores pv permisibles para cojinetes lisos iglide® TX1 en funcionamiento en seco contra un eje de acero a +68°F.
X = Velocidad de deslizamiento [fpm]Y = Carga [psi]
Los rodamientos lisos iglide® TX1 representan una capacidad de carga muy alta con altas cargas radiales combinadas con una buena resistencia a la abrasión. El diseño especial, por un lado, garantiza una alta estabilidad dimensional a través del devanado largo de fibra, y por otro lado, es posible una operación sin lubricación y mantenimiento gracias a los lubricantes sólidos. Alta resistencia a la suciedad y a los medios redondean el perfil de propiedad.

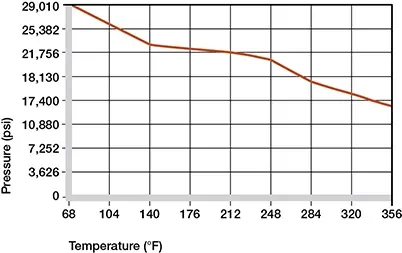

Figura 02: Presión superficial máxima recomendada dependiendo de la temperatura (29,000 psi a +68 °F)
X = Temperatura [°F]
Y = Carga [psi]
Propiedades mecánicasAl aumentar
las temperaturas, disminuye la resistencia a la compresión de los cojinetes lisos iglide® TX1. La Fig. 02 aclara esta conexión. Con la temperatura de aplicación permitida a corto plazo de +338° F, la presión superficial permitida todavía asciende a 14,500 psi. La presión superficial máxima recomendada representa un parámetro mecánico del material. De ella no se pueden sacar conclusiones tribológicas
.

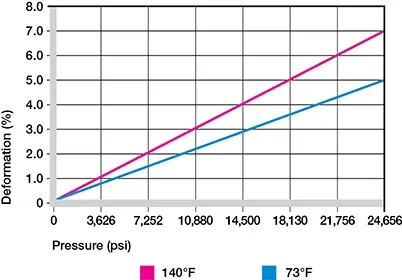

Figura 03: Deformación bajo carga y temperaturas
X = Carga [MPa]
Y = Deformación [%]
La Figura 03 muestra la deformación elástica de iglide® TX1 con cargas radiales.
Velocidades de superficie permitidas
Las aplicaciones típicas de los cojinetes lisos iglide® TX1 son movimientos giratorios altamente cargados con velocidades bastante bajas. Independientemente de eso, todavía se pueden alcanzar velocidades relativamente altas. Las velocidades indicadas en la Tabla 03 son valores límite para las bajas cargas de rodamiento. No dicen nada sobre la resistencia al desgaste en estos parámetros.
| fpm | Rotary | Oscilante | Lineal |
|---|---|---|---|
| Constante | 78 | 39 | 197 |
| Corto plazo | 177 | 98 | 393 |
| Tabla 03: Velocidades máximas de superficie |
Temperaturas
iglide® TX1 es un material muy resistente a la temperatura. La temperatura superior de aplicación a largo plazo de 248°F permite un uso extensivo, por ejemplo, en aplicaciones típicas en el sector agrícola, de vehículos comerciales o de construcción. Las fuerzas de prensado y de empuje de los cojinetes lisos iglide® TX1 se encuentran en un nivel muy alto en todo el rango de temperatura, lo que hace que generalmente sea innecesario un aseguramiento axial adicional. Se puede observar alguna disminución a un nivel aún muy alto desde +212°F, por lo que se puede recomendar un bloqueo axial en el caso individual a partir de este nivel de temperatura en adelante. El calor de fricción adicional en el sistema de rodamientos debe considerarse en las observaciones de temperatura.
Fricción y desgaste

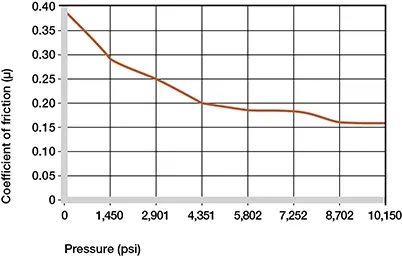

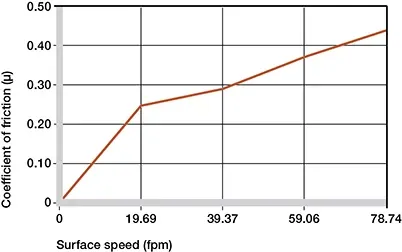

Tenga en cuenta que un compañero de deslizamiento con un acabado superficial rugoso aumentará la fricción. Los ejes extremadamente lisos también pueden aumentar el coeficiente de fricción. Recomendamos acabados superficiales del eje (Ra) de 0.4 a un máximo de 0.7 µm. El coeficiente de fricción de los cojinetes lisos iglide® TX1 también depende en gran medida de la velocidad y la carga. Al aumentar la velocidad de la superficie, el coeficiente de fricción aumenta rápidamente. No obstante, con la carga el coeficiente de fricción disminuye continuamente.
| iglide® TX1 | Seco | Grasa | Petróleo | Agua |
|---|---|---|---|---|
| Coeficientes de fricción µ | 0,09-0,37 | 0,09 | 0,04 | 0,04 |
| Cuadro 04: Coeficientes de fricción frente al acero (Ra = 1 µm, 50 HRC) |

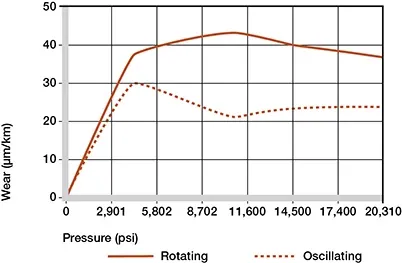

Fig. 07: Desgaste con aplicaciones oscilantes y giratorias con Cf53 en función de la carga
X = Carga [psi]
Y = Desgaste [μm/km]
A = Rotación | B = Oscilante

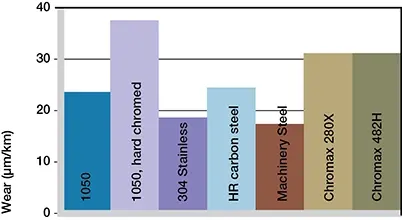

Materiales del eje
En general, recomendamos el uso de ejes endurecidos para su uso en aplicaciones de alta carga. Esto es especialmente cierto cuando se usa iglide® TX1. Pero aún así, también se logran tasas de desgaste aceptables en ejes blandos en el giro de alta carga por debajo de 14,500 psi. La comparación de la tasa de desgaste en rotación y giro en la Fig. 07 muestra que la resistencia de iglide® TX1 radica en
el giro altamente cargado.
Otras propiedades
Resistencia química
Rayos radiactivosLos rodamientos iglide® TX1 son resistentes a la radiación hasta una intensidad de radiación de 2 • 10
cojineteslisos igubal® TX1 resistentes a los rayos UV son permanentemente resistentes a los rayos UV.
VacíoLos elementos de bajo nivel de agua se desgasan en el vacío. Las aplicaciones en condiciones de vacío son posibles con restricciones.
| Mediana | Resistencia |
|---|---|
| Alcoholes | 0 |
| Hidrocarburos | + |
| Grasas, aceites sin aditivos | + |
| Combustibles | + |
| Ácidos diluidos | + |
| Ácidos fuertes | - |
| Bases diluidas | + |
| Bases fuertes | - |
| + Resistente 0 Condicionalmente resistente - No resistente | |
| Todas las especificaciones a temperatura ambiente [68 °F] | |
| Cuadro 02: Resistencia química de iglide® TX1 |
Propiedades eléctricasrodamientos iglide® TX1 son
| Resistencia específica hacia delante | > 10^11 Ωcm (no negrita) | DIN IEC 93 (no negrita) |
|---|---|---|
| Resistencia superficial [bold text] | > 10^13Ω | DIN 53482 |
Absorción de
humedad/absorción de humedad La absorción de humedad de los cojinetes lisos iglidur® TX1 asciende a aproximadamente 0.2% en condiciones
climáticas estándar. El límite de saturación en agua es de 0,5%
.
Tolerancias de instalación
Los cojinetes
lisos iglide® TX1 son rodamientos estándar para ejes con tolerancia h (mínimo recomendado h9). Los rodamientos están diseñados para ser ajustados a presión en una carcasa con tolerancia h7. Después de la instalación en una carcasa con diámetro nominal, el diámetro interior del rodamiento se ajusta automáticamente como se indica en la caja estándar
.
| Diámetro d1 [mm] | Eje h9 [mm] | iglide® TX1 [mm] | Carcasa H7 [mm] |
|---|---|---|---|
| > 20 a 40 | 0 - 0,052 | +0,020 +0,154 | 0 +0,021 |
| > 40 a 70 | 0 - 0,062 | +0,025 +0,175 | 0 +0,025 |
| > 70 a 80 | 0 - 0,074 | +0,050 +0,200 | 0 +0,030 |
| Tabla 05: Tolerancias importantes para los rodamientos lisos iglide® TX1 según ISO 3547-1 después de ser presionados, sin posible expansión del agujero de la carcasa |
