iglide® P - Datos materiales
Tabla de materiales
| Características generales | Unidad | iglide® P | Método de prueba |
|---|---|---|---|
| Densidad | g/cm3 | 1,58 | |
| Color | Negro | ||
| Max. absorción de humedad a 73° F/ 50% R. H. | Wz. -% | 0.2 | DIN 53495 |
| Max. absorción de agua | Wt. -% | 0.4 | |
| Coeficiente de fricción superficial, dinámico, contra acero | µ | 0,060,21 | |
| valor p x v, máx. (seco) | psi x fpm | 11,000 | |
| Propiedades mecánicas | |||
| Módulo de elasticidad | psi | 768,700 | DIN53457 |
| Resistencia a la tracción 68 °F | psi | 17,400 | DIN53452 |
| Resistencia a la compresión | psi | 9,572 | |
| Presión superficial estática admisible (68 °F) | psi | 7,252 | |
| Dureza Shore D | 75 | DIN53505 | |
| Propiedades físicas y térmicas | |||
| Temperatura máxima de aplicación a largo plazo | ° F | 266 | |
| Temperatura máxima de aplicación a corto plazo | ° F | 392 | |
| Temperatura mínima de aplicación | ° F | -40 | |
| Conductividad térmica | [W/mxK] | 0,25 | ASTM C 177 |
| Coeficiente de dilatación térmica | [K-1x10-5 | 4 | DIN 53752 |
| Propiedades eléctricas | |||
| Resistencia volumétrica específica | Ωcm | > 1013 | DIN IEC 93 |
| Resistencia superficial | Ω | > 1012 | DIN 53482 |

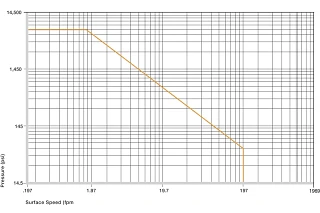

Valores permitidos p x v
Para casquillos de plástico iglide® P con 0.039 pulgadas de espesor de pared en operación seca contra un eje de acero, a 68° F, instalados en
Los casquillos de plástico iglide® P son una solución de buje rentable y libre de mantenimiento para el usuario. En comparación con iglide® G300, los bujes hechos de iglide® P son más adecuados para
movimientos giratorios y altas cargas.

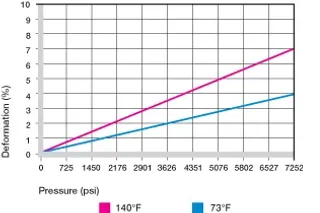

Deformación bajo carga y temperaturas
Resistencia a la compresión
La gráfica muestra la deformación elástica de iglide® P con cargas radiales. A la carga máxima permisible de 5075 psi, la deformación es inferior al 3% a temperatura ambiente
.
Velocidades de superficie permitidas
Los casquillos de plástico iglide® P son bujes libres de mantenimiento desarrollados para velocidades superficiales bajas a medias. Los valores máximos indicados en la tabla solo se pueden alcanzar con una presión superficial muy baja. La velocidad máxima especificada es la velocidad a la que se alcanza la temperatura permitida a largo plazo por un aumento del calor por fricción.
| fpm | Rotando | Oscilante | Lineal |
|---|---|---|---|
| Constante | 196 | 137 | 590 |
| Corto plazo | 393 | 275 | 787 |

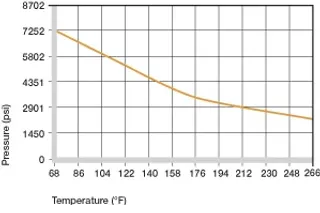

Presión superficial máxima recomendada dependiendo de la temperatura
Temperaturas
Incluso con su temperatura máxima de aplicación a largo plazo de 266° F, iglide® P no se acerca a los valores de iglide® G300. Con una temperatura máxima permitida a corto plazo de 392° F, todavía es posible un proceso de secado de pintura sin carga adicional
.
Con el aumento de las temperaturas, disminuye la resistencia a la compresión de los casquillos de plástico iglide® P. El gráfico aclara esta conexión
.
Las temperaturas que prevalecen en el sistema de buje también influyen en el desgaste del casquillo. El aumento de las temperaturas significa un mayor desgaste.
| iglide® P | Temperatura de aplicación |
|---|---|
| Inferior | - 40 °F |
| Superior, largo plazo | + 266 °F |
| Superior, corto plazo | + 392 °F |
| Fijación axial adicional | + 194 °F |

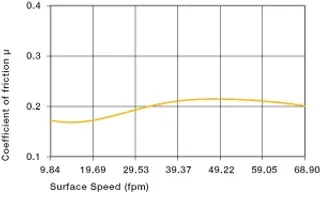

Coeficientes de fricción dependiendo de la velocidad superficial, p = 108 psi
Fricción y desgaste
El coeficiente de fricción se altera como la resistencia al desgaste al aumentar la carga. Para iglide® P el coeficiente de fricción aumenta ligeramente al aumentar la velocidad. El gráfico muestra la fuerza con la que cae el coeficiente de fricción al aumentar la carga. A partir de aproximadamente 870 psi, el coeficiente de fricción ya está por debajo de 0.1.
Para el casquillo de plástico iglide® P se recomienda una superficie de tierra con un rango de aspereza promedio de 4 - 8 rms para el eje. Tanto los acabados de los ejes más lisos como los más rugosos aumentan claramente la fricción
.
Coeficientes de fricción para iglide® P contra acero (acabado del eje = 40 rms, 50 HRC)
| iglide® P | Seco | Grasa | Petróleo | Agua |
|---|---|---|---|---|
| Coeficientes de fricción µ | 0,06 - 0,21 | 0,09 | 0,04 | 0,04 |

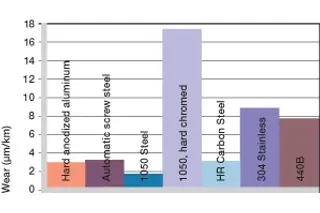

Desgaste, aplicación giratoria con diferentes materiales de eje, carga p = 108 psi, v = 98 fpm
Materiales del eje
Las gráficas muestran un resumen de los resultados de las pruebas con diferentes materiales de eje realizadas con casquillos de plástico hechos de iglide® P. En aplicaciones giratorias, el desgaste de
iglide® P es muy bajo con ejes de Acero Llenado en Frío y Acero Carbono HR. Por otro lado, los casquillos en los ejes de Acero Inoxidable 303 así como los ejes cromados duros dan como resultado un mayor desgaste que otros materiales del eje incluso en el rango de baja carga. Por ejemplo, a una carga de 290 psi el acero laminado en frío es seis veces mejor que el acero inoxidable 303.
Las tasas de desgaste de los casquillos de bajo estrés en movimientos pivotantes con la mayoría de los materiales de eje son menores que en aplicaciones giratorias. Para ello, el acero laminado en frío y los ejes cromados duros demuestran ser los mejores socios deslizantes. También, los ejes 303 de Acero Inoxidable que tienen malos resultados para la rotación, son excelentes para la aplicación oscilante
.
Por favor, póngase en contacto con nosotros en caso de que el material del eje programado por usted no esté incluido en este diagrama.
Tolerancias importantes para los casquillos de plástico iglide® P según ISO 3547-1 después del ajuste a presión.
Los casquillos de plástico iglide® P son bujes estándar para ejes con tolerancia h (mínimo recomendado h9).
Después de la instalación en un agujero de carcasa con tolerancia H7, el diámetro interior del casquillo se ajusta automáticamente a la tolerancia E10.
| Diámetro d1 [inch] | Eje h9 [inch] | iglide® P E10 [inch] |
|---|---|---|
| Hasta 0.019685 | 0 - 0,0009846 | +0,000551 + 0,0021260 |
| > 0.1181 a 0.2362 | 0 - 0,0011811 | +0,000787 + 0,0026772 |
| > 0.2362 a 0.3937 | 0 - 0,0014173 | +0,000984 + 0,0032677 |
| > 0.3937 a 0.7087 | 0 - 0,0016929 | +0,001260 + 0,0040157 |
| > 0.7087 a 1.1811 | 0 - 0,0020472 | +0,001574 + 0,0048819 |
| > 1.1811 a 1.9685 | 0 - 0,0024409 | +0,001969 + 0,0059055 |
Resistencia química
Los casquillos de plástico iglide® P tienen una buena resistencia contra los productos químicos. Son resistentes a la mayoría de los lubricantes. El iglide® P no se ve afectado por la mayoría de los ácidos orgánicos e inorgánicos débiles.

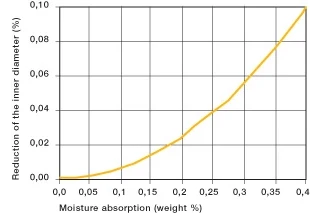

La absorción de humedad de los casquillos de plástico iglide® P asciende a aproximadamente 0.2% en condiciones climáticas estándar. El límite de saturación en agua es de 0.4%. Esta menor absorción de humedad está claramente por debajo de los valores de iglide® G300.
Rayos radiactivos
Los casquillos plásticos hechos de iglide® P son utilizables condicionalmente bajo radiación radiactiva. Son resistentes hasta una intensidad de radiación de 5 x 10² Gy. Los casquillos de plástico iglide® P resistentes
a
los rayos UV proporcionan una resistencia a los rayos UV comparativamente buena.
Vacío
La humedad existente de los casquillos de plástico iglide® P se desgasificación en el vacío. El uso en vacío es posible solo de forma limitada.
| Mediana | Resistencia |
|---|---|
| Alcohol | + |
| Hidrocarbonos clorados | - |
| Grasas, aceites, sin aditivos | + |
| Combustibles | + |
| Ácidos débiles | o |
| Ácidos fuertes | - |
| Alcalino débil | - |
| Alcalino fuerte | - |
| + resistente 0 condicionalmente resistente - no resistente |
Propiedades eléctricas
Los casquillos de plástico iglide® P son eléctricamente aislantes.
| Resistencia volumétrica específica | Resistencia superficial |
|---|---|
| > 1013 Ωcm | > 1012 Ω |
