iglide® T500 - Datos materiales
Tablas de materiales
| Características generales | Unidad | iglide® T500 | Método de prueba |
|---|---|---|---|
| Densidad | g/cm^3 | 1,44 | |
| Color | Negro | ||
| Max. absorción de humedad a 73° F/ 50% R. H. | Wt. -% | 0.1 | DIN 53495 |
| Max. absorción de agua | Wt. -% | 0.5 | |
| Coeficiente de fricción superficial, dinámico, contra acero | µ | 0,09-0,27 | |
| valor p x v, máx. (seco) | psi x fpm | 37,700 |
| Propiedades mecánicas | Unidad | iglide® T500 | Método de prueba |
|---|---|---|---|
| Módulo de elasticidad | psi | 1,174,800 | DIN 53457 |
| Resistencia a la tracción a 68° F | psi | 24,660 | DIN 53452 |
| Resistencia a la compresión | psi | 14,500 | |
| Presión superficial estática admisible (68° F) | psi | 21,760 | |
| Dureza Shore D | 85 | DIN 53505 |
| Propiedades físicas y térmicas | Unidad | iglide® T500 | Método de prueba |
|---|---|---|---|
| Temperatura máxima de aplicación a largo plazo | ° F | 482 | |
| Temperatura máxima de aplicación a corto plazo | ° F | 599 | |
| Temperatura mínima de aplicación | ° F | -148 | |
| Conductividad térmica | [W/m x K] | 0,6 | ASTM C 177 |
| Coeficiente de expansión térmica (a 73° F) | [K^-1 x 10^-5 ] | 5 | DIN 53752 |
| Propiedades eléctricas | Unidad | iglide® T500 | Método de prueba |
|---|---|---|---|
| Resistencia volumétrica específica | Ωcm | < 10^5 | DIN IEC 94 |
| Resistencia superficial | Ω | < 10^3 | DIN 53482 |

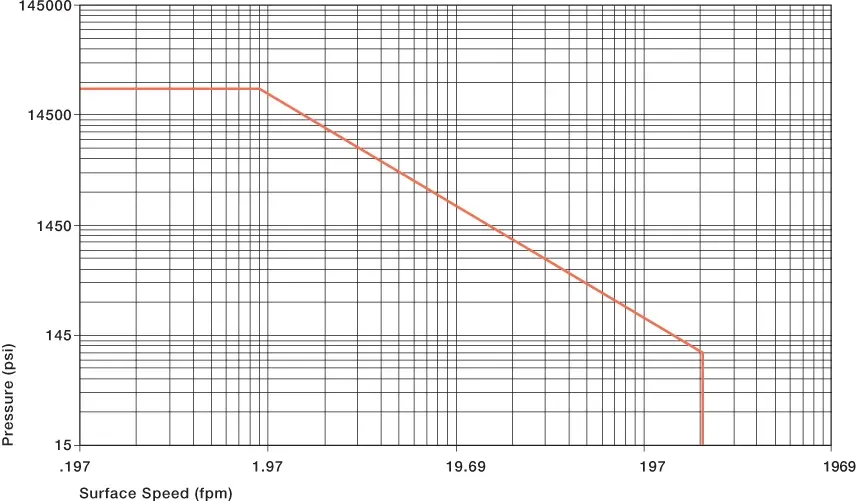

Valores p x v permitidos
Para casquillos iglide® T500 con 0.03937 espesor de pared en operación seca contra un eje de acero, a 68° F, instalados en una carcasa de acero.
iglide® T500 se caracteriza principalmente por la combinación de resistencia a altas temperaturas con resistencia a la compresión y alta resistencia química.
Deformación bajo carga y temperaturas
Resistencia a la compresión
El gráfico muestra cómo los casquillos de plástico iglide® T500 se deforman elásticamente bajo cargas cuando están de pie.
En la página anterior, el gráfico muestra los valores máximos de p x v a temperatura ambiente. En este caso, la resistencia a la compresión de iglide® T500 se aproxima
a la del acero.
El siguiente gráfico muestra la extrema resistencia a la compresión de iglide® T500 incluso a temperaturas muy altas. Incluso a la temperatura máxima de aplicación a largo plazo de 482° F, el casquillo de plástico iglide® T500 aún tolera una presión superficial
de aproximadamente 4350 psi.
Velocidades de superficie permitidas
iglide® T500 está diseñado para velocidades más altas que otros casquillos iglide® debido a su alta resistencia a la temperatura y buena conductividad térmica. Esto ya está claro a partir de los valores p x v de máximo 37600 psi x fpm
A las velocidades mencionadas en la tabla, solo se permite que actúen las cargas radiales mínimas sobre los casquillos. Los valores especificados muestran la velocidad a la que debido a la fricción puede producirse un aumento de temperatura hasta el valor permitido a largo plazo.
| fpm | Rotando | Oscilante | Lineal |
|---|---|---|---|
| Constante | 295 | 216 | 984 |
| Corto plazo | 689 | 492 | 1,968 |
Presión superficial máxima recomendada dependiendo de la temperatura
Temperaturas
El iglide® T500 toma la posición superior también con respecto a la resistencia a la temperatura. Con una temperatura de aplicación permitida a largo plazo de 482° F, el iglide® T500 tolera incluso 600
° F a corto plazo.
Como en todos los termoplásticos, la resistencia a la compresión disminuye en iglide® T500 también con el aumento de la temperatura. Notablemente, sin embargo, el desgaste también desciende significativamente al mismo tiempo dentro del rango de temperatura observado de 73.4° F a 302° F.
En los casos más desfavorables, ya puede ocurrir una relajación de los casquillos a temperaturas superiores a 338° F. Esto conduce al aflojamiento del casquillo en la carcasa después del re-enfriamiento. Por esta razón, el asiento firme del buje en la carcasa debe revisarse en pruebas a temperaturas superiores a 338° F. Se deben tomar las medidas necesarias para asegurar mecánicamente el buje. Por favor, póngase en contacto con nosotros si hay alguna consulta sobre la aplicación del casquillo
.
Límites de temperatura
| iglide® T500 | Temperatura de aplicación |
|---|---|
| Inferior | -148°F |
| Superior, largo plazo | +482°F |
| Superior, corto plazo | +599°F |
| Fijación axial adicional | +275°F |
Coeficientes de fricción dependiendo de la velocidad de la superficie, p = 108 psi (1050 cromado duro)
Fricción y desgaste
Al igual que la resistencia al desgaste, el coeficiente de fricción se altera al aumentar la carga. El coeficiente de fricción aumenta con la velocidad ascendente, mientras que una carga creciente actúa inversamente. El coeficiente de fricción cae. Esto ilustra la excelente idoneidad de los casquillos iglide® T500
con altas cargas.
La fricción y el desgaste también dependen en alto grado del compañero inverso. Los ejes extremadamente lisos mejoran el coeficiente de fricción del casquillo. Ideales son superficies alisas con un acabado superficial promedio de Ra de 24 a 32 rms
.
Coeficientes de fricción para iglide® T500 contra acero (acabado del eje = 40 rms, 50 HRC)
| iglide® T500 | Seco | Grasa | Petróleo | Agua |
|---|---|---|---|---|
| Coeficientes de fricción µ | 0,09-0,27 | 0,09 | 0,04 | 0,04 |
Desgaste, aplicación giratoria con diferentes materiales de eje, carga p = 108 psi, v = 98 fpm
Materiales del eje
Las gráficas muestran resultados de pruebas de diferentes materiales de eje con casquillos de plástico hechos de iglide® T500. Para cargas bajas en la aplicación rotatoria, los coeficientes de desgaste son ideales con 303 ejes de acero inoxidable y acero al carbono HR. Sin embargo, el desgaste del buje aumenta con estos dos materiales de eje por encima de una carga de 290 psi, por lo que los ejes de acero cromado duro o laminado en frío son mejores para un rango de carga más alto. Existen coeficientes similares de desgaste para acero laminado en frío y 303 ejes de acero inoxidable en la aplicación pivotante con bajas cargas. El desgaste es algo mayor que en la aplicación giratoria.
Por favor, póngase en contacto con nosotros en caso de que el material del eje programado por usted no esté incluido en esta lista.
Tolerancias importantes para los casquillos de plástico iglide® T500 según ISO 3547-1 después del ajuste a presión
Los casquillos de plástico iglide® T500 son bujes estándar para ejes con tolerancia h (mínimo recomendado h9).
Después de la instalación en un agujero de carcasa con tolerancia H7, el diámetro interior del casquillo se ajusta automáticamente a la tolerancia F10.
| Diámetro d1 pulgadas | Eje h9 [inches] | iglide® T500 F10 [inches] |
|---|---|---|
| Hasta 0.019685 | 0 - 0,0009842 | +0,0002362 + 0,0018110 |
| > 0.1181 a 0.2362 | 0 - 0,0011811 | +0,0003937 + 0,0022835 |
| > 0.2362 a 0.3937 | 0 - 0,0014173 | +0,0005118 + 0,0027953 |
| > 0.3937 a 0.7087 | 0 - 0,0014173 | +0,0006299 + 0,0033858 |
| > 0.7087 a 1.1811 | 0 - 0,0020472 | +0,0007874 + 0,0040945 |
| > 1.1811 a 1.9685 | 0 - 0,0024409 | +0,0009842 + 0,0049213 |
| > 1.9685 a 3.1496 | 0 - 0,0029134 | +0,0011811 + 0,0059055 |
Resistencia química
Los
casquillos de plástico iglide® T500 tienen resistencia química casi
Se ven afectados únicamente por ácido nítrico concentrado y ácido sulfúrico con un contenido de ácido superior al 65%. La lista de productos químicos que figura al final de este catálogo proporciona información detallada sobre esto.
La absorción de humedad de los casquillos de plástico iglide® T500 es extremadamente baja. En condiciones climáticas estándar, se encuentra por debajo de 0.1 Wt-%. De esta manera, los casquillos de plástico iglide® T500 pueden montarse incluso para aplicaciones subacuáticas sin ninguna adaptación a las condiciones de instalación. La absorción máxima de agua es de 0.5 Wt-%
.
Leyenda para la tabla siguiente:
+ resistente 0 condicionalmente resistente - no resistente
| Mediana | Resistencia |
|---|---|
| Alcohol | + |
| Hidrocarburos clorados | + |
| Grasas, aceites, sin aditivos | + |
| Combustibles | + |
| Ácidos débiles | + |
| Ácidos fuertes | + |
| Alcalino débil | + |
| Alcalino fuerte | + |
Influencia de la absorción de humedad de los casquillos de plástico iglide® T500
Rayos radiactivos Los
casquillos iglide® T500 son resistentes a la radiación hasta una intensidad radiactiva de 1 x 105 Gy. iglide® T500 es el material resistente a la radiación en la gama de productos iglide®. iglide® T500 es extremadamente resistente a los rayos gamma fuertes y soporta una dosis de radiación de 1,000 Mrad sin ninguna pérdida perceptible de ninguna de sus propiedades. El material también supera una radiación alfa o beta de 10.000 Mrad prácticamente ilesa. Resistente a los rayos
UV
Las excelentes características del material del iglide® T500 no se alteran bajo la radiación UV y otras influencias climáticas.
Vacío
Los casquillos de plástico iglide® T500 también se pueden utilizar casi sin restricciones en vacío. Una evaporación tiene lugar sólo en un grado menor.
Propiedades eléctricas
Los casquillos de plástico hechos de iglide® T500 son eléctricamente conductores.
| Resistencia específica hacia delante | Resistencia superficial |
|---|---|
| < 10^5 Ωcm | < 10^3 Ω |
