iglide® K - datos materiales

Tabla de materiales

Características generales	Unidad	iglide® K	Método de prueba
Densidad	g/cm³	1,52
Color		amarillo-beige
Max. absorción de humedad a 73°F/ 50% R. H.	Wt. -%	0.1	DIN 53495
Max. absorción de humedad	Wt. -%	0,6
Coeficiente de fricción superficial, dinámico, contra acero	µ	0,06 - 0,20
Valor P x v, máx. (seco)	psi x fpm	8,600

Propiedades mecánicas

Características generales	Unidad	iglide® K	Método de prueba
Módulo de elasticidad	psi	507,600	DIN 53457
Resistencia a la tracción a 68° F	psi	11,600	DIN 53452
Resistencia a la compresión	psi	8,702
Presión superficial máxima recomendada (68° F)	psi	8,702
Dureza Shore D		72	DIN 53505

Propiedades físicas y térmicas

Características generales	Unidad	iglide® K	Método de prueba
Temperatura superior de aplicación a largo plazo	° F	338
Temperatura superior de aplicación a corto plazo	° F	464
Temperatura de aplicación más baja	° F	-40
Conductividad térmica	W/m x K	0,25	ASTM C 177
Coeficiente de expansión térmica (a 73° F)	K^-1x 10^-5	3	DIN 53752

Propiedades eléctricas

Características generales	Unidad	iglide® K	Método de prueba
Resistencia volumétrica específica	Ωcm	> 10¹²	DIN IEC 93
Resistencia superficial	Ω	> 10¹²	DIN 53482

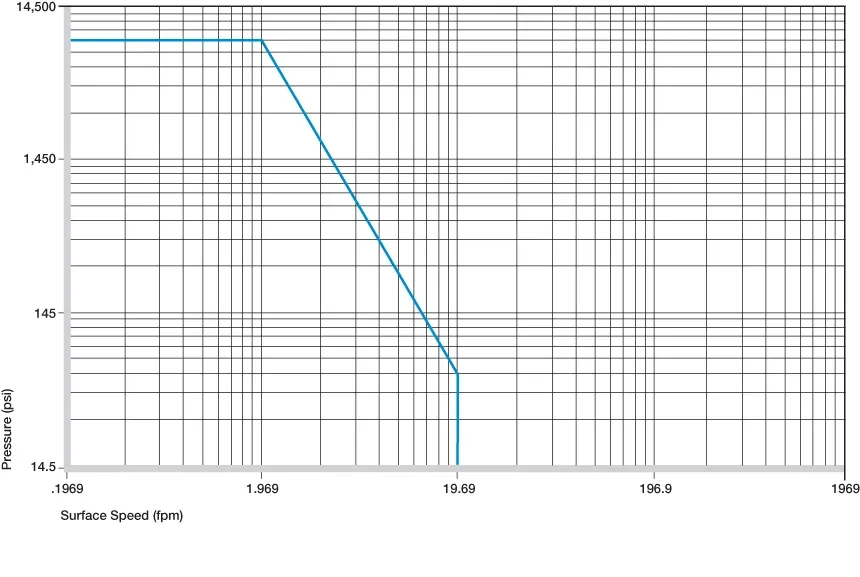

casquillos de plástico permitidos p x v valores

Valores permitidos p x v
iglide® K es un material universal resistente al desgaste. iglide® K es el nuevo buje de uso general para temperaturas medias, baja absorción de humedad y buena resistencia ambiental.

Para casquillos de plástico iglide® K con espesor de pared de 0.03 pulgadas (1 mm) en operación seca contra un eje de acero, a 68°F, instalados en una carcasa de acero.

Presión superficial
El gráfico muestra la deformación elástica de iglide® K durante la carga radial. A la presión superficial máxima recomendada de 8,702 psi la deformación es inferior al 5%. La deformación plástica puede ocurrir, esto depende de la presión aplicada.

Presión superficial, carga

Velocidades de superficie permitidas
iglide® K se ha desarrollado para velocidades superficiales bajas a medias. Los valores máximos que se muestran en la tabla solo se pueden alcanzar con cargas de presión menores. A las velocidades especificadas, puede producirse un aumento de temperatura hasta el valor permitido a largo plazo debido a la fricción. En la práctica estos valores límite no siempre se alcanzan.

Velocidad máxima de superficie

fpm	Rotary	Oscilante	Lineal
Constante	197	137	591
Corto plazo	393	275	787

Velocidad de superficievalor p x v, lubricación

presión superficial en casquillos de plástico

Las temperaturasde los casquillos
de plástico iglide® K se pueden usar entre —40°F y +338°F. La temperatura máxima permitida a corto plazo es de +464 °F. Las temperaturas que prevalecen en el sistema de bujes también influyen en el desgaste de los casquillos. El desgaste aumenta con el aumento de las temperaturas, y la influencia es particularmente marcada a partir de la temperatura de 212° F en

adelante.

iglide® K	Temperatura de aplicación
Inferior	-40°F
Superior, largo plazo	+338°F
Superior, corto plazo	+464 °F
Fijación axial adicional	+158 °F

Temperatura

Coeficientes de fricción dependiendo de la velocidad de la superficie

Fricción y desgasteAl
igual que la resistencia al desgaste, el coeficiente de fricción µ, coeficiente de fricción en corto, también se altera con la carga. Curiosamente el coeficiente de fricción disminuye al aumentar la carga, mientras que un aumento de la velocidad superficial provoca un aumento en el coeficiente de fricción. La fricción y el desgaste también dependen, en gran medida, del material del eje. Los ejes demasiado lisos aumentan tanto el coeficiente de fricción como el desgaste del casquillo. Para iglide® K se recomienda una superficie de suelo con una rugosidad promedio de 6-8 rms

Coeficientes de fricción para iglide® K contra acero (acabado del eje = 40 rms, 50 HRC)

iglide® K	Seco	Grasa	Petróleo	Agua
Coeficientes de fricción µ	0,060,21	0,09	0,04	0,04

Coeficientes de fricciónResistencia al desgaste

Coeficientes de fricción dependiendo de la carga

Coeficientes de fricción dependientes de la superficie del eje

Desgaste, aplicación giratoria con diferentes materiales de eje

Materiales del eje
Los gráficos muestran los resultados de probar diferentes materiales de eje con casquillos de plástico hechos de iglide® K. El gráfico muestra que iglide® K se puede combinar con una gran cantidad de diferentes materiales de eje. Sólo los ejes cromados duros

son inadecuados.

Es importante notar que al aumentar las cargas, aumenta la dureza recomendada del eje. Los ejes blandos tienden a desgastarse más fácilmente y así aumentan el desgaste del sistema general, si las cargas superan los 290 psi.

La comparación de los movimientos rotacionales con los movimientos oscilantes muestra que el desgaste es casi idéntico a una presión de hasta 725 psi. Cuanto mayores sean las cargas mayor será la diferencia.

Materiales del eje

Efecto de la absorción de humedad en los casquillos de plástico iglide® K

+ resistente 0 parcialmente resistente - no resistente
Todas las especificaciones a temperatura ambiente [+68°F]
Resistencia química de iglide® K

Mediana	Resistencia
Alcoholes	+ a 0
Hidrocarburos clorados	+
Grasas, aceites, sin aditivos	+
Combustibles	+
Ácidos débiles	0 a -
Ácidos fuertes	-
Alcalino débil	+
Alcalino fuerte	0

Resistencia Química

Los casquillos de plástico iglide® K son resistentes a álcalis diluidos y ácidos muy débiles así como a combustibles y todo tipo de lubricantes. La baja absorción de humedad permite su uso en ambientes húmedos o húmedos.

Rayos radiactivos

Son resistentes hasta una intensidad de radiación de 5 x 102 Gy. Los casquillos de plástico iglide®

K resistentes a los rayos

UV cambian de color bajo la influencia de los rayos UV. Sin embargo, la dureza,

la resistencia a la compresión y la resistencia al desgaste del material no se degradan. Vacío

Cuando se utilizan en ambiente de vacío, los casquillos de plástico iglide® K liberan humedad en forma de vapor. por lo tanto, solo los casquillos deshumidificados son adecuados en un ambiente de vacío.

Propiedades eléctricas

Aislante eléctrico

Propiedades eléctricas

Resistencia volumétrica específica	Resistencia superficial
> 10¹² Ωcm	> 10¹² Ω

Tolerancias de instalación
Los casquillos de plástico iglide® K son bujes estándar para ejes con tolerancia h (mínimo recomendado h9). Los casquillos están diseñados para un ajuste a presión en una carcasa con tolerancia h7. Después de la instalación en una carcasa con diámetro nominal, el diámetro interior del casquillo se ajusta automáticamente a la tolerancia E10. En comparación con la tolerancia de instalación, el diámetro interior varía según la absorción de humedad.

Diámetro d1 [mm]	Eje h9 [mm]	iglide® K E10 [mm]	Carcasa H7 [mm]
0 a 3	0 - 0,036	+0,014 +0,054	0 +0,010
> 3 a 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 a 10	0 - 0,043	+0,025 +0,083	0 +0,015
> 10 a 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 a 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 a 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 a 80	0 - 0,074	+0,060 +0,180	0 +0,030
> 80 a 120	0 - 0,087	+0,072 +0,212	0 +0,035
> 120 a 180	0 - 0,100	+0,085 +0,245	0 +0,040

Tolerancias

Diámetrod1 [mm]**Eje h9
**[mm]

**iglide® K
**E10 [mm]

**Carcasa H7
**

[mm]

0 a 3 0 - 0,036 +0,014 +0,054 0 +0,010 > 3

bis 6 0 -

0,030 +0,020

+0,068 0 +0,012 > 6

a 10 0 - 0,043 +0 ,025 +0,083

0 +0,015 > 10 a 18 0 - 0,043

+0,032 +0,102 0 +0,018

> 18 a 30 0 -

0,052 +0,040 +0,124

0 +0,021

> 30 a

50 0 - 0,062 +0,050

+0,150 0 +0,025 > 50 a 80 0 - 0,074 +0,060 +0,180

0 +0,030 > 80 a

120 0 - 0,087

+0,072 +0,272 12 0 +0,035

> 120 bis 180

0 - 0,100

+0,085 +0,245

0 +0,040

Cuadro 07: Tolerancias importantes para los casquillos de plástico iglide® K según ISO 3547-1 después del prensado

Tolerancias de instalaciónLos casquillos
de plástico iglide® K son bujes estándar para ejes con tolerancia h (mínimo recomendado h9). Los casquillos están diseñados para un ajuste a presión en una carcasa con tolerancia h7. Después de la instalación en una carcasa con diámetro nominal, el diámetro interior del casquillo se ajusta automáticamente a la tolerancia E10. En comparación con la tolerancia de instalación, el diámetro interior varía según la absorción de humedad.

Tolerancias
